۱. مقدمه

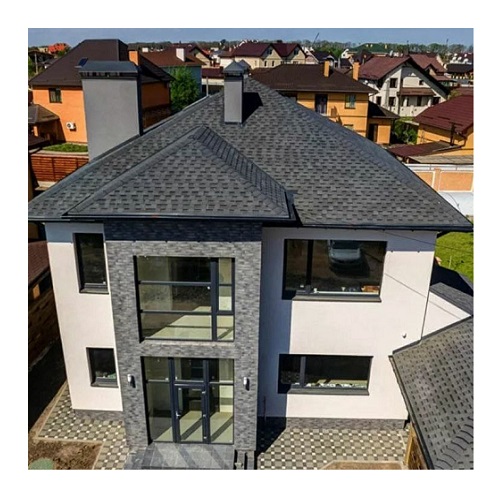

سقف شیروانی چهارشیب یکی از انواع سقفهای شیبدار است که به شکل چهار سطح شیبدار طراحی میشود و به صورت چهار جهت مختلف به سمت پایین شیب دارد. این نوع سقف از دیرینهترین مدلهای طراحی سقف در معماری سنتی و مدرن به شمار میرود و به دلیل زیبایی، مقاومت، و عملکرد بسیار خوب در برابر بارش باران و برف، محبوبیت بالایی دارد. سقف چهارشیب با شیبهای مناسبی که دارد، آب باران را به سرعت به کنارهها هدایت میکند و از تجمع آب و آسیبهای ناشی از آن جلوگیری میکند.
در این متن، ابتدا به تعریف و ویژگیهای سقف شیروانی چهارشیب میپردازیم، سپس انواع مختلف آن، مصالح و ابزارهای لازم، روشهای اجرایی، مزایا و معایب، نکات فنی و اجرایی، و در نهایت شیوههای نگهداری و تعمیر آن بررسی خواهد شد.
۲. تعریف سقف شیروانی چهارشیب
سقف شیروانی چهارشیب یا four-pitched roof، سقفی است که هر چهار ضلع آن دارای شیب هستند و به شکل یک هرم ناقص یا چهار وجهی به نظر میرسد. این سقف معمولاً یک قاعده مستطیلی یا مربعی دارد و از چهار جبهه شیبدار تشکیل شده که دو جبهه طولی و دو جبهه عرضی در آن دیده میشود.
این نوع سقف، گاهی با نام سقف گردهدار (hip roof) نیز شناخته میشود، زیرا در هر گوشه یک گرده (hip) وجود دارد که دو سطح شیبدار مجاور را به یکدیگر متصل میکند. به طور کلی، سقف چهارشیب از چهار سطح شیبدار تشکیل شده که معمولاً دارای شیب یکنواخت یا تفاوت ملایم شیب در هر وجه هستند.
۳. مزایای سقف شیروانی چهارشیب
– استحکام و پایداری بالا: چون در سقف چهارشیب نیروی وزنی و باد از چند جهت به طور توزیع شده وارد میشود، سازه معمولا پایدارتر است.
– هدایت بهتر آب باران و برف: شیب چهارطرفه آب باران و برف را سریع و به طور یکنواخت به پایین هدایت میکند و از تجمع آب جلوگیری میکند.
– زیباییشناسی و هماهنگی با معماری: سقف چهارشیب ظاهری متقارن و زیبا دارد که با اکثر سبکهای معماری به راحتی هماهنگ میشود.
– کاهش نفوذ باد: به دلیل نبود سطوح عمودی وسیع و نوک تیزی که سیستم باد را مهار کند، این سقف در برابر وزش بادهای شدید مقاومتر است.
– فضای قابل استفاده: گاهی فضای زیر سقف به عنوان اتاق زیرشیروانی قابل استفاده است.
۴. مصالح مورد استفاده در سقف شیروانی چهارشیب
انتخاب مصالح مناسب برای اجرای سقف چهارشیب بسیار مهم است و در نهایت بر عملکرد، دوام و زیبایی سقف تاثیر میگذارد. مصالح معمول عبارتند از:
– چوب: به عنوان ساختار اصلی سازه در قالب تیرچهها، خرپاها و ستونهای نگهدارنده استفاده میشود.
– فلزات: مانند پروفیلهای فولادی سبک و سنگین برای اجرای اسکلت فلزی و تکیهگاهها
– صفحات پوششی: شامل ورقهای فلزی مثل ورقهای گالوانیزه، آلوزینک، ورق آلومینیوم و همچنین ورقهای سفال، شینگل، آندولین، و یا روکشهای کامپوزیتی.
– عایقها: پوششهای عایق حرارتی و رطوبتی، مانند پشم شیشه، فومهای پلیاورتان و عایقهای نانو
– مواد آببندی: شامل نوارهای درزگیر، چسبهای ماستیکی و قیرگونی برای جلوگیری از نفوذ آب
۵. انواع سقف شیروانی چهارشیب
با توجه به ویژگیهای هندسی و شکل ظاهری، سقف چهارشیب را میتوان به چند دسته تقسیم کرد:
الف- سقف چهارشیب معمولی: که هر چهار وجه شیبدار به یک اندازه و یک زاویه شیب هماهنگ دارند.
ب- سقف چهارشیب با شیب نامتقارن: که هر وجه دارای زاویه شیب متفاوت است؛ این نوع اغلب برای تطابق با شرایط اقلیمی یا معماری خاص استفاده میشود.
ج- سقف چهارشیب کوتاهشیب یا کمشیب: در مناطق با بارش کمتر که نیاز به شیب تند نیست.
د- سقف چهارشیب بلندشیب: مخصوص مناطق با بارش زیاد برف و باران، شیب بیشتر برای آبرو بهتر دارد.
ه- سقف چهارشیب با گرده بلند: منظور این است که گردههای سقف ارتفاع بیشتری دارند و ظاهر هرم مانند را به سقف میبخشند.
۶. مراحل کلی اجرای سقف شیروانی چهارشیب
اجرای سقف شیروانی چهارشیب نیازمند رعایت اصول فنی، دقت و استفاده از تجهیزات مناسب است. مراحل اجرایی به شرح زیر است:
۶.۱. طراحی و نقشهکشی
– تهیه نقشههای دقیق سازهای که تمام ابعاد و شیبها، محل خرپاها و تیرچهها را مشخص کند.
۶.۲. خرید مصالح و آمادهسازی
– انتخاب و خرید مصالح با کیفیت مناسب بر اساس نقشهها و برآوردها
– آمادهسازی محل اجرا، شامل تمیزکاری و بررسی استحکام دیوارها و پایهها
۶.۳. اجرای سازهی اسکلت
– نصب تیرهای اصلی (خرپاها یا تیرهای باربر) با رعایت ابعاد و زوایای مشخص شده
– اجرای تکیهگاهها و اتصالات در محلهای مورد نیاز
– اطمینان از تراز بودن و استحکام سازه پایه سقف
۶.۴. زیرسازی پوشش سقف
– نصب صفحه زیرسازی، شامل تختههای فیبر، تخته چندلایی یا سایر مصالح مناسب براساس نوع پوشش نهایی
– اجرای پوشش ضد رطوبت و آببندی اولیه مانند نصب فویلهای ضد آب
۶.۵. نصب پوشش سقف
– به ترتیب نصب ورقها یا قطعات سفال، آندولین، شینگل یا ورقهای فلزی
– اتصال قطعات به زیرسازی و استفاده از پیچها و میخهای مناسب
– پوشش دهی کامل شیارها و محلهای اتصال برای جلوگیری از نفوذ آب
۶.۶. آببندی و عایقکاری نهایی
– اجرای نوارهای درزگیر در گردهها و کنارهها
– استفاده از مواد ماستیکی و قیرگونی برای جلوگیری از نفوذ رطوبت و آب باران
– عایق کاری حرارتی و صوتی در مناطق زیر سقف برحسب نیاز
۶.۷. بررسی و کنترل نهایی
– بازبینی کلی سقف برای اطمینان از صحت اجرا و رفع احتمالی نقصها
– تست نهایی نفوذ آب در شرایط آزمایشی یا بارندگی طبیعی
– تحویل نهایی و آموزش نکات نگهداری به کارفرما
۷. نکات فنی و طراحی سقف شیروانی چهارشیب
۷.۱. تعیین زاویه شیب
زاویه شیب سقف باید با توجه به شرایط اقلیمی مانند میزان بارش باران و برف، نوع پوشش، و میزان باد منطقه تعیین شود. معمولاً زاویه شیب سقف چهارشیب بین ۲۰ تا ۴۵ درجه است. شیب کمتر ممکن است به تجمع آب منجر شود و شیب زیاد باعث هزینههای بیشتر و پیچیدگی در اجرا میشود.
۷.۲. انتخاب مصالح مناسب
مصالح سقف باید با شرایط آب و هوایی هماهنگ باشند. در مناطق مرطوب، ورقهای فلزی گالوانیزه یا آلومینیومی مقاومتر است و در مناطق گرم و خشک، سفال یا شینگل میتوانند گزینههای خوبی باشند. همچنین عایقهای حرارتی باید مقاومت خوبی در برابر اشعه UV و رطوبت داشته باشند.
۷.۳. اتصال و پیوند اجزاء
اتصالات در گردهها و لبهها باید به دقت طراحی و اجرا شوند تا تحمل بارهای باد و فشار را داشته باشند. استفاده از پیچ و مهرههای ضدزنگ و نوارهای آببندی اختصاصی الزامی است.
۷.۴. تهویه و عایقکاری
برای جلوگیری از تجمع رطوبت و افزایش عمر مفید سقف، تهویه مناسب زیر سقف ضروری است. ورود و خروج هوا باید به گونهای تامین شود که از تعریق و پوسیدگی جلوگیری شود. همچنین عایق حرارتی باید بهدرستی نصب گردد.
۸. نگهداری و تعمیر سقف شیروانی چهارشیب
– بازرسی دورهای: بررسی دورهای سقف برای شناسایی ترکها، پوسیدگیها، سوراخها و نشتیها توصیه میشود، به ویژه پس از بارشهای سنگین یا وزش باد شدید.
– پاکسازی: برداشتن برگها، شاخهها و آلودگیها از سطح سقف و ناودانها به منظور جلوگیری از گرفتگی و تجمع آب.
– تعمیر پوشش: در صورت مشاهده ترک، سوراخ یا از بین رفتگی در ورقها یا سفالها، اقدام به تعمیر یا تعویض سریع شود تا از نفوذ آب جلوگیری شود.
– نگهداری تاسیسات مرتبط: اطمینان از سلامت ناودانها، لولهها و نوارهای آببندی و تعویض به موقع آنها.
– رنگآمیزی و حفاظت سطحی: در سقفهای فلزی، بازسازی رنگ پوشش ضد زنگ و ضد آب باعث افزایش طول عمر سقف میشود.
– آموزش بهرهبرداری: اطمینان حاصل شود که ساکنین یا بهرهبرداران سقف اطلاعات کافی درباره نحوه استفاده و مراقبت مناسب دارند.
