مقدمه
تعمیرات آب بندی سقف سوله، سقف سوله پرتنش‌ترین بخش پوستهٔ ساختمان صنعتی است. این بخش همزمان در معرض بارش، تابش فرابنفش، چرخه‌های حرارتی روزانه، مکش باد و بار برف قرار دارد. برخلاف تصور رایج، نشت آب از سقف سوله معمولاً از سطح سالم ورق رخ نمی‌دهد. مسیر اصلی نفوذ آب جزئیات اجرایی است: محل پیچ‌ها، همپوشانی‌ها، فلاشینگ‌ها، نورگیرها و ناودان‌ها.
بنابراین تعمیرات آب‌بندی سقف سوله باید بر پایهٔ شناخت رفتار مکانیکی و شیمیایی سیستم سقف انجام شود، نه با پوشاندن سطحی محل چکه. در این متن، علل فنی نشت، روش‌های تشخیص، معیارهای انتخاب راهکار و جزئیات اجرای تعمیرات بررسی می‌شود.
سازوکار نشت آب در سقف‌های فلزی
حرکت حرارتی و خستگی اتصالات
ضریب انبساط حرارتی فولاد حدود ۱۲×۱۰⁻⁶ بر درجهٔ سانتی‌گراد است. دمای سطح ورق تیره در تابستان می‌تواند به بیش از ۷۰ درجه برسد و در شب‌های زمستان به زیر صفر برود. در این شرایط، یک ورق ۱۰ متری روزانه چندین میلی‌متر تغییر طول می‌دهد.
در سیستم‌های پیچ‌نمایان، این حرکت به پیچ‌ها منتقل می‌شود و سه پیامد دارد:
- سوراخ ورق به‌تدریج بیضی‌شکل می‌شود.
- واشر EPDM خستگی برشی پیدا می‌کند.
- درزگیرهای سخت و کم‌کِشسان از بستر جدا می‌شوند.
هر درزگیری که برای تعمیر انتخاب می‌شود باید ظرفیت حرکت (Movement Capability) متناسب با این تغییرشکل‌ها داشته باشد؛ معمولاً ±۲۵ درصد یا بیشتر.
هیدرولیک سطح سقف و شیب
شیب سقف تعیین می‌کند آب با چه سرعتی از روی درزها عبور کند. برای ورق‌های ذوزنقه‌ای با اتصال پیچی، حداقل شیب توصیه‌شده معمولاً حدود ۵ درجه است. سیستم‌های درز ایستاده، بسته به سازنده، تا حدود ۱.۵ تا ۳ درجه نیز قابل اجرا هستند.
در شیب‌های کم، دو پدیده باعث ورود آب از همپوشانی عرضی می‌شود، حتی بدون وجود هیچ سوراخی:
- جریان مویینگی (Capillary Action)
- پس‌زدگی آب ناشی از باد (Wind-Driven Rain)
افت موضعی پرلین‌ها نیز ماندگاری آب ایجاد می‌کند. آبی که بیش از ۴۸ ساعت پس از بارش روی سقف باقی بماند، فرایند خوردگی و تخریب پوشش را به‌شدت تسریع می‌کند.
خوردگی لبهٔ برش و خوردگی گالوانیک
در ورق‌های پیش‌رنگ‌شده، لبهٔ برش فاقد پوشش آلی است. به همین دلیل، به‌خصوص در همپوشانی‌های انتهایی که رطوبت در آن‌ها محبوس می‌ماند، خوردگی لبهٔ برش (Cut-Edge Corrosion) شکل می‌گیرد. این خوردگی به‌صورت پیش‌رونده زیر رنگ نفوذ می‌کند و موجب پوسته‌شدن آن می‌شود.
خوردگی گالوانیک نیز در این شرایط رخ می‌دهد:
- تماس فلزات ناهمجنس، مانند مس و فولاد گالوانیزه
- باقی‌ماندن براده‌های داغ حاصل از سوراخ‌کاری روی سطح ورق
تعریق؛ نشتی کاذب
درصد قابل‌توجهی از شکایت‌های «چکه‌کردن سقف» در واقع ناشی از میعان است. میعان زمانی رخ می‌دهد که دمای سطح زیرین ورق از نقطهٔ شبنم هوای داخل سوله پایین‌تر باشد. نشانه‌های تشخیصی آن عبارت‌اند از:
- چکه در روزهای سرد و بدون بارندگی
- قطرات پراکنده و یکنواخت روی کل سطح زیرین سقف
- شدت بیشتر در سوله‌هایی با رطوبت تولیدی بالا، مانند دامداری، صنایع غذایی و استخر
راهکار تعریق، کنترل رطوبت و تهویه، افزودن عایق حرارتی با لایهٔ بخاربند در سمت گرم، یا نمد ضدتعریق است. آب‌بندی رویهٔ سقف این مشکل را حل نمی‌کند.
روش‌شناسی عیب‌یابی
عیب‌یابی اصولی از هزینه‌های بی‌حاصل جلوگیری می‌کند و شامل مراحل زیر است:
- بازرسی داخلی: نقاط چکه، لکه‌ها و رد آب روی پرلین‌ها ثبت می‌شوند. آب معمولاً پیش از چکیدن روی بال پرلین حرکت می‌کند، بنابراین محل ورود آن اغلب در بالادست شیب و دورتر از محل چکه قرار دارد.
- بازرسی بام: وضعیت پیچ‌ها از نظر لقی، زنگ‌زدگی، شکستگی واشر و پیچ‌های جاافتاده بررسی می‌شود. همچنین درزهای باز، فلاشینگ‌های جداشده، ترک‌های نورگیر، گرفتگی ناودان و نواحی دارای خوردگی پیشرفته شناسایی می‌شوند.
- آزمون آب کنترل‌شده: آب‌پاشی ناحیه‌ای و تدریجی از پایین شیب به سمت بالا انجام می‌شود، با فاصلهٔ زمانی کافی بین نواحی و همراه با مشاهده‌گر داخلی.
- ترموگرافی مادون قرمز: در ساندویچ پانل‌ها و سقف‌های تخت، این روش نواحی خیس‌شدهٔ عایق را بدون تخریب نشان می‌دهد.
- رطوبت‌سنجی و ضخامت‌سنجی اولتراسونیک: برای تعیین گسترهٔ عایق مرطوب و میزان کاهش ضخامت ورق در اثر خوردگی به کار می‌رود.
خروجی این مرحله یک نقشهٔ عیوب است که هر نقص را با موقعیت، نوع، شدت و اولویت تعمیر مشخص می‌کند.
انتخاب استراتژی تعمیر
بر اساس گستردگی خرابی و وضعیت ورق، چهار رویکرد قابل انتخاب است:
| رویکرد | شرایط کاربرد |
|---|---|
| تعمیر موضعی | ورق سالم، نقص‌ها محدود به اتصالات و جزئیات |
| پوشش مایع یکپارچه | خرابی‌های پراکنده در کل سطح، ورق دارای ضخامت سازه‌ای کافی |
| روکش مجدد (Retrofit Over-Roofing) | خوردگی گسترده یا نیاز همزمان به افزایش عایق حرارتی؛ اجرای ورق یا پانل جدید روی سقف موجود با زیرسازی فاصله‌دهنده |
| تعویض کامل | سوراخ‌شدگی وسیع، کاهش شدید ضخامت یا آسیب سازه‌ای |
یک معیار تجربی رایج این است که اگر بیش از حدود ۲۵ تا ۳۰ درصد سطح دچار خرابی باشد، تعمیر موضعی از نظر هزینهٔ چرخهٔ عمر توجیه ندارد. در این حالت، پوشش یکپارچه یا روکش مجدد اقتصادی‌تر است. پیش از اجرای روکش یا پوشش سنگین، کنترل ظرفیت باربری پرلین‌ها توسط مهندس سازه ضروری است.
اجرای تعمیرات موضعی
پیچ‌ها
- پیچ‌های فرسوده با پیچ خودکار دارای پوشش ضدخوردگی متناسب با رده‌بندی محیطی ISO 12944 جایگزین شوند؛ برای مثال، در محیط‌های صنعتی و ساحلی ردهٔ C4 یا C5. پیچ‌ها باید واشر فلزی همراه با EPDM وولکانیزه داشته باشند.
- در سوراخ‌های گشادشده از پیچ با قطر بزرگ‌تر (۶.۳ میلی‌متر به‌جای ۵.۵) یا پیچ‌های تعمیری مخصوص (Oversize) استفاده شود.
- پیچ‌ها با دریل دارای کلاچ تنظیم گشتاور بسته شوند. واشر باید فقط کمی فشرده شود و لبهٔ آن هم‌تراز کلاهک باشد. فشردگی بیش از حد موجب له‌شدن و ترک واشر می‌شود و فشردگی کم مسیر مستقیم نشت ایجاد می‌کند.
- پیچ‌هایی که بیرون از پرلین زده شده‌اند خارج شوند و سوراخ آن‌ها با پرچ کور آب‌بند (Sealed Blind Rivet) یا وصلهٔ چسبی پر شود.
همپوشانی‌ها و درزها
مراحل اجرا به ترتیب زیر است:
- درز با برس و حلال تمیز و چربی‌زدایی می‌شود.
- سطح با پرایمر سازگار آماده می‌شود.
- نوار بوتیل خودچسب با رویهٔ آلومینیومی یا آکریلیک مقاوم در برابر UV نصب و با غلتک فشرده می‌شود. این نوار باید دست‌کم ۵ سانتی‌متر از هر طرف درز را بپوشاند.
برای درزهای متحرک، سیستم مسلح سه‌لایه دوام بیشتری دارد: پوشش الاستومری، سپس پارچهٔ پلی‌استر بافته‌نشده، و دوباره پوشش الاستومری.
هشدار: سیلیکون اسیدی (استوکسی) به‌دلیل آزادسازی اسید استیک، لایهٔ روی ورق گالوانیزه را تخریب می‌کند. در صورت نیاز به سیلیکون، تنها نوع خنثی مجاز است. با این حال، درزگیرهای MS پلیمر و پلی‌یورتان معمولاً به‌دلیل رنگ‌پذیری و چسبندگی بهتر ترجیح داده می‌شوند.
فلاشینگ‌ها، تاج‌پوش و نفوذها
- زیر تاج‌پوش و لبه‌پوش‌ها فیلر فوم هم‌پروفیل (Profile Closure) همراه با بوتیل نصب شود تا مسیر ورود باران همراه با باد، برف دانه‌ریز و حشرات بسته شود.
- همپوشانی قطعات فلاشینگ حداقل ۱۰۰ تا ۱۵۰ میلی‌متر باشد و درزگیر میانی داشته باشد.
- برای لوله‌ها و هواکش‌ها از چکمهٔ EPDM یا سیلیکونی با فلنج آلومینیومی شکل‌پذیر استفاده شود. فلنج روی پروفیل ورق فرم داده می‌شود و با پیچ‌های دوخت و درزگیر آب‌بند می‌شود.
نورگیرها
ضریب انبساط پلی‌کربنات حدود شش برابر فولاد است. بنابراین هنگام نصب نورگیر:
- سوراخ‌ها ۲ تا ۳ میلی‌متر بزرگ‌تر از قطر پیچ ایجاد شوند.
- از واشرهای مخصوص با کلاهک عریض استفاده شود.
- همپوشانی با ورق فلزی با نوار بوتیل دوطرفه آب‌بند شود.
ورق‌های زردشده یا شکننده باید تعویض شوند، زیرا ترمیم آن‌ها دوام ندارد و از نظر ایمنی نیز خطرناک‌اند.

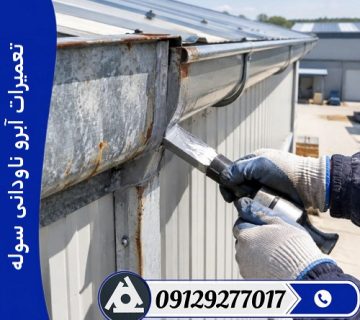

ناودان‌ها
اقدامات اصلی عبارت‌اند از:
- پاک‌سازی ناودان
- اصلاح شیب طولی به حداقل حدود ۰.۵ درصد
- آب‌بندی اتصالات با درزگیر پلی‌یورتان و پرچ
- کنترل ظرفیت هیدرولیکی بر اساس شدت بارش منطقه و تعداد لوله‌های قائم
ناودان‌های داخلی و آبروهای بین دو دهانه بحرانی‌ترین بخش سقف‌اند. آب‌بندی آن‌ها با غشای پیوسته، مانند پوشش پلی‌یورتان مسلح، ورق EPDM یا ایزوگام خودچسب، مطمئن‌تر از درزگیری موضعی است.
پوشش‌های مایع یکپارچه
پوشش‌های مایع پس از پخت، غشایی بدون درز تشکیل می‌دهند که پیچ‌ها و همپوشانی‌ها را نیز در بر می‌گیرد. معیارهای فنی انتخاب آن‌ها عبارت‌اند از:
- ازدیاد طول در نقطهٔ پارگی (معمولاً بیش از ۲۰۰ تا ۳۰۰ درصد)
- مقاومت در برابر UV و ماندگاری آب
- چسبندگی به بستر (آزمون Pull-Off مطابق ASTM D4541)
- بازتابندگی خورشیدی (SRI) برای کاهش بار حرارتی
ویژگی گزینه‌های رایج:
- اکریلیک الاستومری: پایه‌آب، اقتصادی و بازتابنده. مناسب سقف‌های شیبدار است، اما در برابر آب ایستاده ضعیف عمل می‌کند.
- پلی‌یورتان: کشسانی و چسبندگی بالا دارد. نوع آروماتیک به رویهٔ آلیفاتیک مقاوم در برابر UV نیاز دارد.
- سیلیکون: مقاومت عالی در برابر UV و آب ایستاده دارد، اما تعمیرپذیری آن در آینده با مصالح غیرسیلیکونی دشوار است.
- پلی‌اوره پاششی: پخت چندثانیه‌ای و مقاومت مکانیکی بالا دارد، اما به دستگاه دوجزئی گرم و اپراتور ماهر نیاز دارد.
ترتیب اجرای صحیح این است که ابتدا جزئیات تقویت شوند، یعنی پیچ‌ها، درزها و نفوذها با پوشش مسلح یا نوار. سپس لایه‌های اصلی با ضخامت مشخص اجرا شوند. در حین کار، ضخامت لایهٔ تر (WFT) با شانهٔ ضخامت‌سنج کنترل می‌شود و پس از پخت، ضخامت لایهٔ خشک (DFT) طبق برگهٔ فنی سازنده تأیید می‌شود.
آماده‌سازی سطح و شرایط محیطی
دوام هر سیستم آب‌بندی بیش از هر چیز به آماده‌سازی سطح وابسته است. مراحل آماده‌سازی:
- شست‌وشوی پرفشار برای حذف گردوغبار، دودهٔ صنعتی، خزه و جلبک
- زدودن زنگ‌زدگی تا درجهٔ St2 یا St3 مطابق ISO 8501-1 و اجرای پرایمر غنی از روی یا اپوکسی ضدخوردگی روی نواحی فلز لخت
- حذف رنگ‌های پوسته‌شده و سست و آزمون Cross-Cut روی رنگ باقی‌مانده
- ناحیهٔ آزمایشی پیش از اجرای کامل، برای ارزیابی چسبندگی سیستم انتخابی
شرایط محیطی اجرا نیز باید کنترل شود:
- دمای سطح دست‌کم ۳ درجه بالاتر از نقطهٔ شبنم باشد.
- رطوبت نسبی و دمای محیط در محدودهٔ مجاز سازنده باشد.
- تا پایان زمان پخت اولیه، احتمال بارش وجود نداشته باشد.
ملاحظات ویژهٔ ساندویچ پانل
نفوذ آب به هستهٔ ساندویچ پانل معمولاً پنهان و پیش‌رونده است و پیامدهای زیر را به دنبال دارد:
- کاهش مقاومت حرارتی عایق
- جداشدگی رویه از هسته
- خوردگی رویهٔ داخلی
در تعمیرات ساندویچ پانل این نکات اهمیت دارند:
- استفاده از پیچ‌های بلند دارای واشر پشتیبان متناسب با ضخامت پانل
- آب‌بندی کامل همپوشانی‌های انتهایی
- پرهیز از حرارت مستقیم مشعل روی پانل‌های دارای هستهٔ پلی‌یورتان، به‌دلیل خطر آتش‌سوزی
پانل‌هایی که هستهٔ آن‌ها اشباع از آب شده است، معمولاً باید تعویض شوند.
ایمنی کار روی سقف
کار روی سقف سوله باید بر اساس ارزیابی ریسک و مجوز کار در ارتفاع انجام شود. الزامات اصلی عبارت‌اند از:
- هارنس تمام‌بدن متصل به خط نجات افقی (Lifeline)
- تور ایمنی یا پوشش محافظ روی نورگیرها و ورق‌های شکننده
- استفاده از تختهٔ راهرو برای توزیع بار
- توقف کار در باد شدید یا روی سطوح خیس و یخ‌زده
- مجوز کار گرم و کپسول اطفای حریق هنگام استفاده از مشعل
- ماسک تنفسی مناسب هنگام کار با پوشش‌های حلال‌دار یا ایزوسیانات‌دار
کنترل کیفیت و نگهداری
مستندات تحویل کار باید شامل موارد زیر باشد:
- نتایج ضخامت‌سنجی
- آزمون چسبندگی
- آزمون آب نواحی بحرانی
- مشخصات و شمارهٔ بچ مصالح
- شرایط محیطی اجرا
- تصاویر قبل و بعد
- شرایط ضمانت‌نامه
برای حفظ کارایی سقف، بازرسی دوبار در سال (پیش از فصل بارش و پس از زمستان) و بازرسی موردی پس از طوفان یا برف سنگین ضروری است. پاک‌سازی ناودان‌ها، بازبینی پیچ‌ها و ترمیم به‌موقع خراش‌ها و نقاط زنگ‌زده، از تبدیل نقص‌های کوچک به خرابی‌های پرهزینه جلوگیری می‌کند.
جمع‌بندی
تعمیرات آب‌بندی سقف سوله زمانی ماندگار است که بر پایهٔ سه اصل انجام شود:
- تشخیص درست علت نشت و تفکیک آن از تعریق
- انتخاب راهکار و مصالح سازگار با نوع سقف، حرکت حرارتی و شرایط محیطی
- اجرای کنترل‌شده همراه با آماده‌سازی دقیق سطح، رعایت ایمنی و نگهداری منظم
راه‌حل‌های موقت، مانند چسب‌زدن بدون آماده‌سازی یا استفاده از درزگیرهای ناسازگار، فقط مشکل را به تعویق می‌اندازند. رویکرد مهندسی، با کمترین هزینهٔ چرخهٔ عمر، سال‌ها عملکرد مطمئن سقف و حفاظت از سرمایه‌های درون سوله را تضمین می‌کند.
